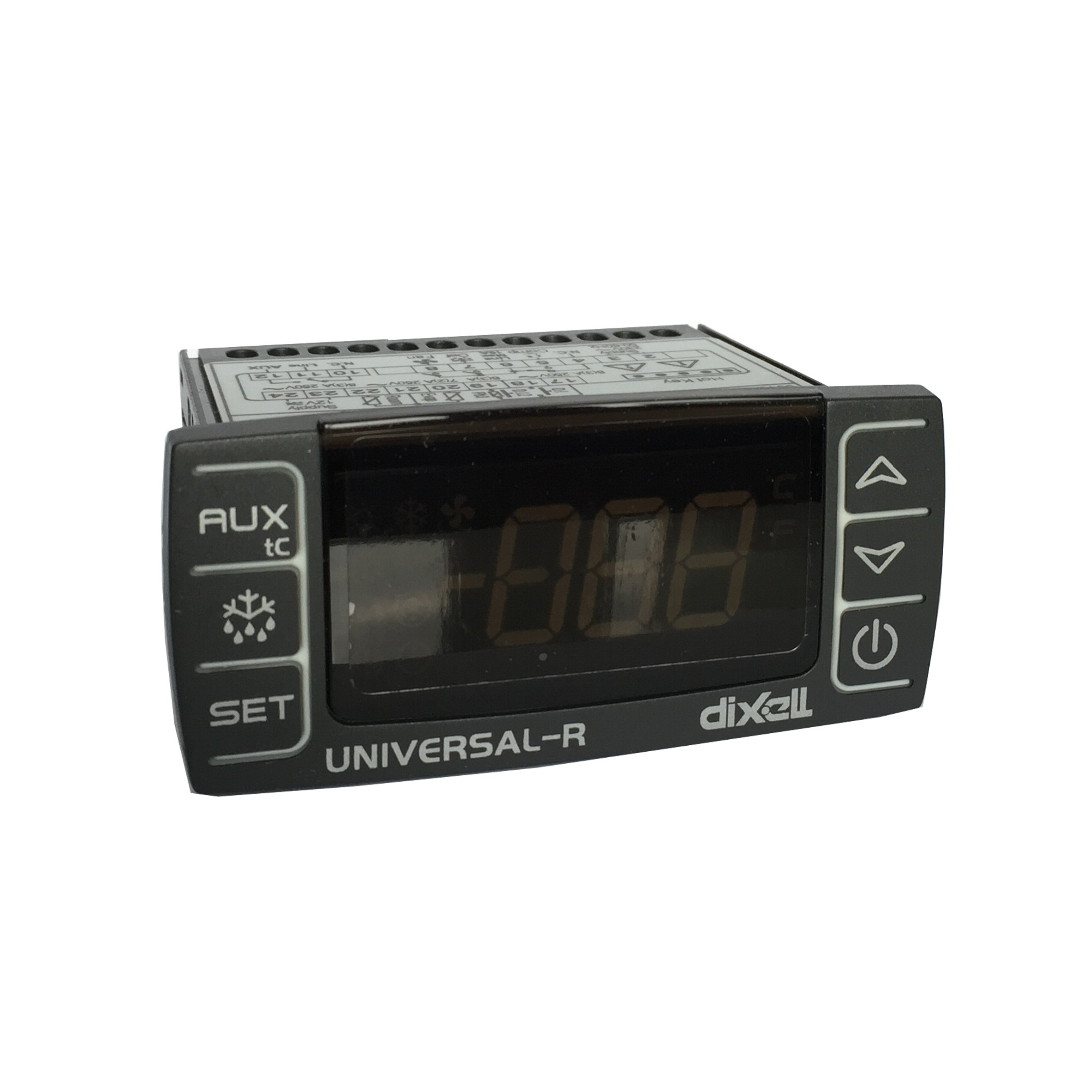

Caractéristiques du régulateur numérique UNIV -4 R de Dixel Universa

Dixell présente le nouveau régulateur universel polyvalent R4, le régulateur avec deux alimentations. L'UNIVERSAL-R4 remplace une grande partie des régulateurs de refroidissement et de chauffage (plus de 150 modèles) dans un boîtier standard de 32 x74 mm dans les applications les plus utilisées. L'UNIVERSAL-R4 offre une solution pratique, polyvalente et rapide à installer : convient aussi bien pour 12 V AC/DC que 230 V AC. De nombreuses fonctions caractérisent cet appareil comme la solution optimale pour de nombreuses applications typiques.

Le régulateur peut être utilisé pour un double dégivrage de l'évaporateur. Deux sondes d'évaporateur et un paramètre spécifique permettent de définir deux fins de dégivrage. L'UNIVERSAL-R4 est prêt à l'emploi en trois étapes simples:

7 préréglages de paramètres différents - sélectionnables via le paramètre tc - couvrent la majeure partie des applications principales. Les 6 boutons sur le front permettent un accès direct aux fonctions principales, tandis que l'écran donne les informations utilisateur pour les alarmes et l'état de travail en temps réel. Le régulateur peut être programmé à l'aide d'une HOTKEY. Les mesures d'économie d'énergie sont de plus en plus importantes de nos jours:

C'est pourquoi ce régulateur est équipé d'une gestion complète du compresseur. En surveillant le fonctionnement de la température du compresseur, il est possible de savoir quand une maintenance du compresseur est nécessaire, afin de maintenir la meilleure efficacité énergétique. Le compresseur peut être arrêté si la température du compresseur augmente. Cela permet d'éviter les dysfonctionnements techniques ou les perturbations de l'application.

Fonctions

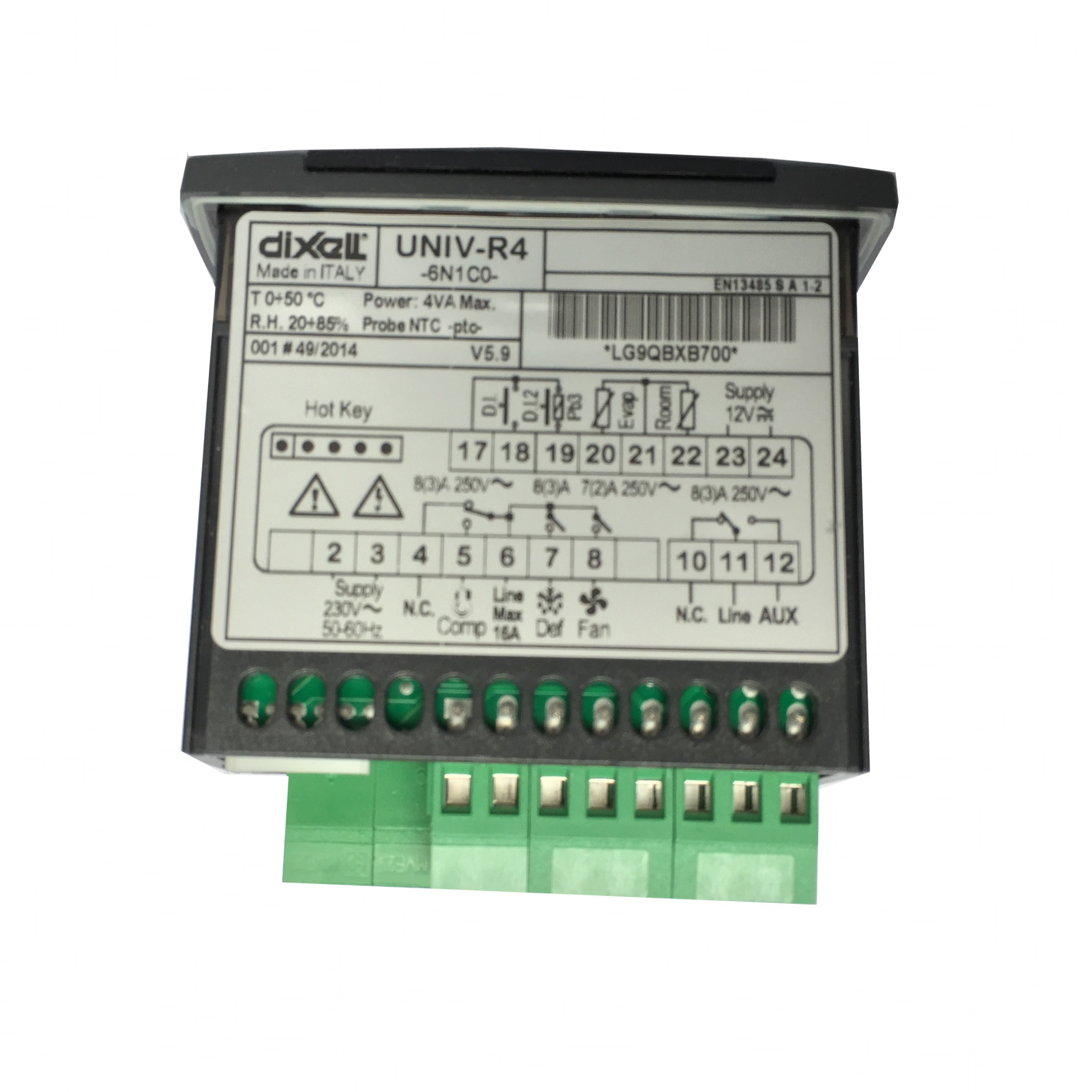

- double tension 12 V AC/DC et 230 V AC - basse tension (12 V AC/DC) et tension de réseau (230 V AC), sélectionnables sur les bornes
- mise en service rapide et facile - sélection directe des différentes fonctions en appuyant sur les boutons
- nouvelle façade au design CX - écran avec différentes icônes comme les messages d'état et l'alarme. 6 boutons pour programmer et utiliser l'appareil.
- fonction possible pour un deuxième évaporateur - le quatrième relais (AUX) ainsi que la sonde Pb3 peuvent être réalisés pour l'utilisation d'un deuxième évaporateur. Les paramètres permettent de les régler indépendamment.
- Bouton on/off disponible pour la fonction on/off (veille)n.

• Protection de la façade : IP65
• Température de fonctionnement : 0 ... +60°C
• Humidité de l'environnement de fonctionnement : 20 ... 85% RH (sans condensation)
• Affichage : trois chiffres, LED rouge, hauteur 14,2
• Entrées : 1 ou 2 sondes PTC / NTC.configurables
• Relais :.configurable
• Compresseur : contact de fermeture 8(3)A, 250V
• Dégivreur : contact de fermeture 8(3)A, 250V
• Soufflerie : contact de fermeture 8(3)A, 250V&tilde ;
  Relais d'alarme ou auxiliaire : contact de fermeture 8(3)A, 250V
• Sortie supplémentaire : alarme sonore
• Sortie TTL : connexion sérielle pour XJ500 et Hot Key
• Stockage des données : mémoire non volatile.(EEPROM)

Plage de mesure:

• Sonde PTC : -50°C à 150°C
• Sonde NTC : de -50°C à 110°C
• Résolution : 0,1°C
• Dimensions L/H/P : 74 x 32 x 70 mm
• Découpe L/H : 71 x 26 mm

Commander le transformateur et la sonde séparément !

A quoi sert le régulateur numérique UNIV -4 R de Dixel Universa ?

Le régulateur universel R peut remplacer directement les régulateurs ci-dessous et aussi
beaucoup d'autres qui ne sont pas listés.
Qui connaît, dans le service extérieur/d'urgence, le problème „de ne pas avoir le bon régulateur
“dans son véhicule.

Intervention de service
- Modèles et types de sondes
LAE:
MTR11/T1RDS, MTR11/T1RES,
SDU11/T1RES, SDU11/T1REBS, SDU112,
MCDU11/T1RDS/1, MCDU11/T1RDS/2,
MCDU11/T1RDS/3, CDC112/T1R2S, CDC112/T1RES,
CDC112/T1RBS, SDU12/TORES,
SDU12/TOREB, SDU12/TORD, SDU12TORDC, LDU151E, LDU152E,
CDC112/T1R2, CDC112/T1R3B
Carel:

IR32S, IR32Y, IR32C,
CR32S, CR32T, CR32X, CR32Y, PJ32S, PJ32X, PJ32C
Eliwell

EWPC901, EWPC902,
EWPC961, EWPC970, EWPC971, EWPC974, EWPX977A, EWTC101,
EWPX161, EWPX161AR, EWPX170,
EWPX171, EWPX174, EWPX174AR, EWPX117A, EWPX185 (sans
Temps réel), IC901, IC902, ID961,
ID961LX, ID970, ID970LX, ID971, ID971LX, ID974, ID974LX
SAE

RT31, RC31, RC31-1000,
RC31-0100, RC32-0000, RC33, DC31 (PTC)
Intek

RK31, RK32, RK33,
TK31, DK31 (PTC)
Every

EC3-120, EC3-130,
EC3-131, EC3-110, EC3-111, EC3-180, EC3-181,
EC3-185, FK200A, FK201A, FK201T,
FK202A, FK202T, FK203B, FK203C, FK203T, FK214A
Dixell

XR110C*, XR120C*,
XR130C*, XR140C*, XR150C*, XR160C*, XR170C*, XR10C, XR20C,
XR30C, XR40C, XR50C, XR60C, XR70C,
*pas de version RS485
Teddington: EK-R31, EK-R32, EK-R33
Danfoss

EKC201-084B7005,
EKC201-084B7008, EKC201-084B7011, EKC201-084B7012,
EKC201-084B7006, EKC201-084B7007,
EKC201-084B7009, EKC201-084B7010
Penn

MR1PM12R-1C,
MR1PM230R-1C, MR2PM12R-1C, MR3PM12R-2C, MR4PM12R-2C
Beta

RD31, RT31, BL21,
RC31, BL32, RC32, BL33, RC33
